 　　3.1. 一般要求

　　3.1.1 投標方應提供適合國內光伏電場特征和環境條件的全新制造、技術先進、性能穩定、安全可靠、包裝完整、耐高低溫型的逆變器及其所有附屬設備和附件以及相關服務，并提供五年的質保期(自工程通過移交生產驗收?qǐng)?bào)告簽發之日起)服務，供方承諾質保期滿后，在設備有效運行期內保證備品備件的長期供應。

　　3.1.2 投標方應滿足下列所述及附件1中所提供貨要求，但不局限于下列設備和裝置。

　　3.1.3 投標方應提供詳細供貨清單，清單中依次說明型號、數量、產地、生產廠家等內容。對于屬于整套設備運行和施工所必需的部件，即使本附件未列出和/或數目不足，投標方仍須在執行合同時補足，且不發生費用問題。

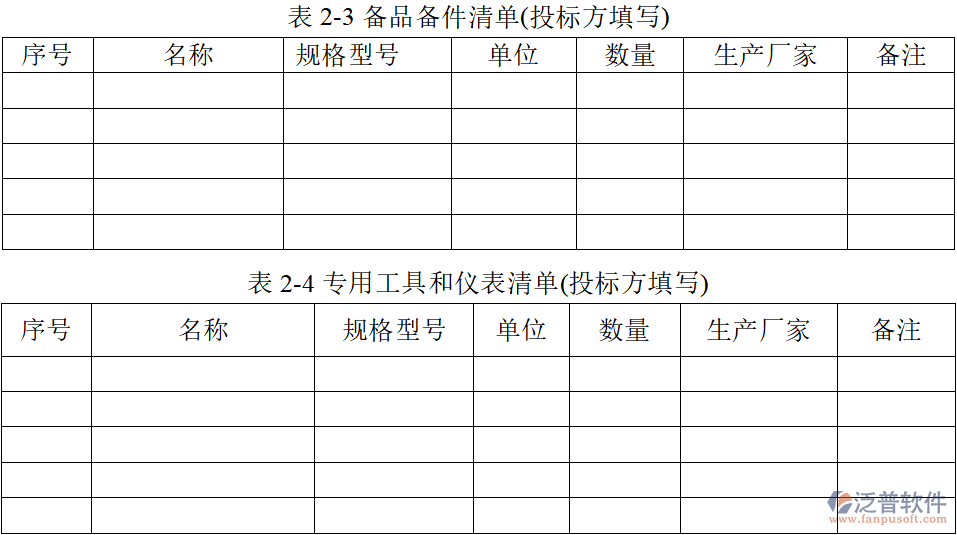

　　3.1.4 投標方應在投標書中詳細列出所供隨機備品備件、專用工具清單(表2-3、2-4)。

　　3.1.5 投標方應向招標方提供進口及外購設備的范圍及清單并要求提供原產地證明，供招標方審閱。招標方有權決定進口或外購設備的范圍。

　　3.1.6 投標書供貨范圍和設備配置如與招標書要求不一致，應在差異表中明確，否則認為完全滿足招標書要求。

　　3.1.7 投標方應提供用以說明其供貨范圍的相關圖紙資料，光伏監控系統組網方式、接線圖及詳細拓?fù)鋱D。

　　3.1.8 供方提供終身維修。招標方發現問題通知供方后，維修人員48小時內抵達現場。缺陷處理后，半個月內向招標方提交分析報告。

　　3.1.9 供方確保供貨范圍完整，滿足招標方對安裝、調試、運行和設備性能的要求，并提供保證設備安裝、調試、投運相關的技術服務和配合。在技術規范中涉及的供貨要求也作為本供貨范圍的補充，若在安裝、調試、運行中發現缺項，供方應無償補充供貨。

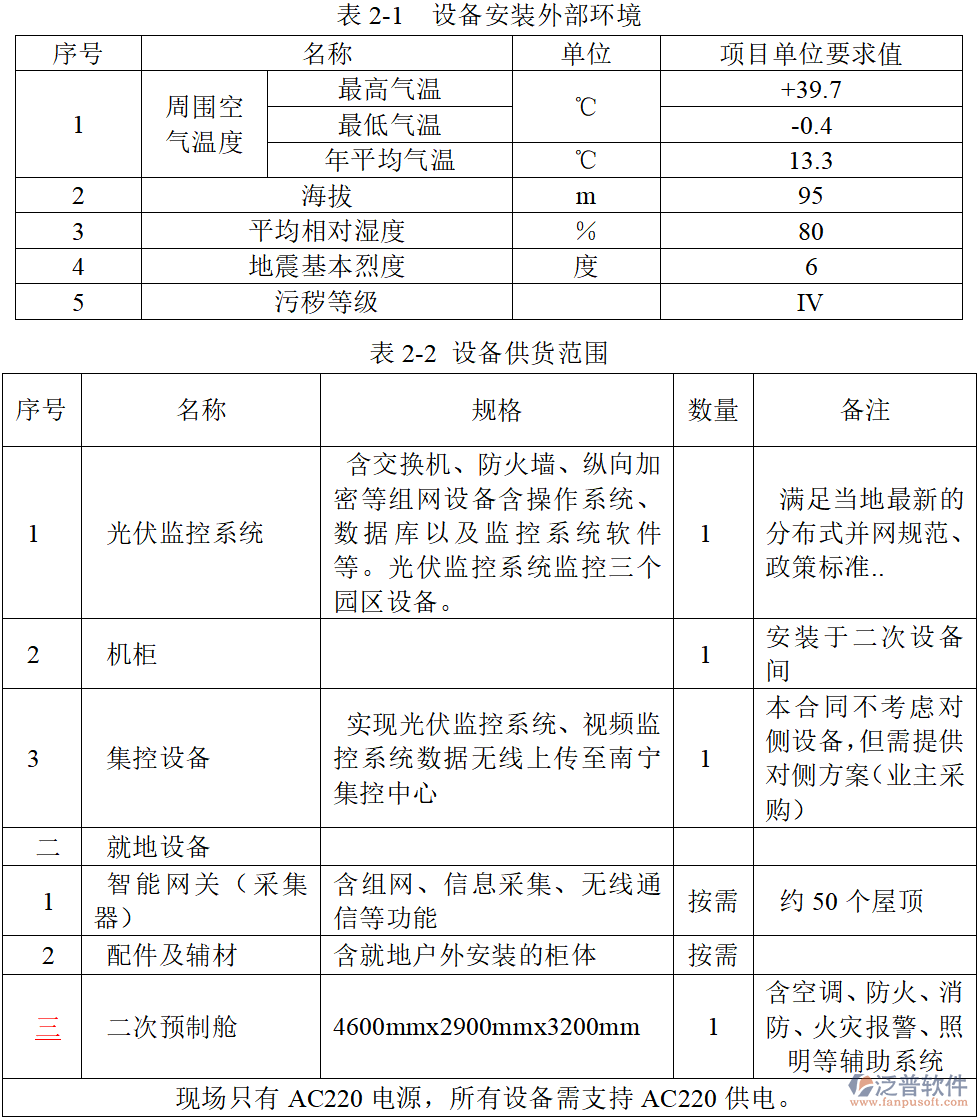

　　注：(1)上表中設備材料數量不作為最終定貨要求，如數量發生變化，雙方根據此次單價(米)或(套)調整合同。請根據附圖提供完整的方案。詳見附件一。

　　(2)設備具體數量以通過圖審的正式施工圖為準。廠家生產及發貨前，應取得業主單位供貨數量正式確認。

　　(3)上述設備材料表的數量不做最終訂貨要求，投標方根據本工程園區實際情況，以完備的光伏監控系統功能為目標，自主完善供貨范圍清單，確保園區光伏監控系統的功能完整性。如施工時發現短缺，賣方應免費補足。

　　(4)本工程就地?cái)?shù)據采集組網裝置/網關機等設備，需考慮戶外安裝方式，按需提供安裝箱體，并考慮運行環境和散熱通風設計。本工程后臺設備組屏安裝在二次預制艙。

　　(5)集控子站設備的功能：采集光伏監控系統主機、視頻監控系統主機的信號，并將光伏監控系統、視頻監控系統信號打包，采用無線通信的方式上傳給南寧集控中心。

　　(6)投標方需考慮二次預制艙內的集控成套設備方案并供貨。需考慮南寧集控中心側的接入設備，但不供貨，該方案用于南寧集控進行擴容和信息接入，后續由業主采購。

　　本工程三個園區共享一個光伏監控系統云平臺，園區的光伏監控組網設備需采集逆變器、低壓并網柜(計量、測控、保護、電能質量在線監測裝置的信號)并上傳到光伏監控系統。

　　光伏監控系統主機及顯示器安裝于二次預制艙?？赏ㄟ^(guò)控制室電腦端主機進行監測和控制?？赏ㄟ^(guò)控制室電腦端主機控制逆變器啟停、功率控制、實現對低壓并網柜斷路器的開合閘遙控(低壓柜有測控裝置)。

　　本工程三個光伏園區，光伏監控系統及其預制艙擬安裝在其中一個園區，另外兩個園區的與本園區的間距在10km~40km之間。

　　上述設備材料表的數量不做最終訂貨要求，投標方根據本工程園區實際情況，以完備的光伏監控系統功能為目標，自主完善供貨范圍清單，確保園區光伏監控系統的功能完整性。

　　工作范圍

　　投標方在與項目業主簽訂合同后應當完成下列工作：

　　l 生產和交貨情況月報和工廠試驗計劃;

　　l 設計、制作、工廠試驗、裝箱、運輸至項目場地、交付、開箱檢查;

　　l 提交設計、安裝、使用、維護、維修的有關技術文件、資料和試驗記錄;

　　l 編制和提交工廠培訓和現場培訓的計劃，并按計劃對采購方人員進行安裝、調試、運行和維護的培訓;

　　l 編制和提交所供應的設備安裝手冊和運行維護手冊;

　　l 編制和提交委派責任人實施的安裝指導、現場試驗、試運行和調試的工作計劃，完成所有合同規定的試運行和調試工作，提交完整的試驗和調試報告;

　　l 編制和提交所供設備相關的服務計劃，并提供計劃內的和非計劃內的維護以及維修;

　　l 對進場公路、集散區、施工等提出要求;

　　l 對設計、交付、檢查和驗收進行協調，以確保施工進度;
