　　本工程三個園區光伏項目共享1套光伏發電計算機監控系統。泛普光伏發電監控系統采云平臺以及相關網絡設備構成，實現對光伏發電組件、逆變設備的監視、測量、控制功能。

　　就地安裝的光伏監控組網設備需采集逆變器、低壓并網柜(計量、測控、保護、電能質量在線監測裝置的信號)并上傳到光伏監控系統。

　　工程光伏監控系統主機及顯示器安裝于二次預制艙?？赏ㄟ^控制室電腦端主機進行監測和控制?？赏ㄟ^控制室電腦端主機控制逆變器啟停、功率控制、實現對低壓并網柜斷路器的開合閘遙控(低壓柜有測控裝置)。

　　本工程三個光伏園區，光伏監控系統及其預制艙擬安裝在其中一個園區，另外兩個園區的與本園區的間距在10km~40km之間。

　　集控子站設備的功能：采集光伏監控系統主機、視頻監控系統主機的信號，并將光伏監控系統、視頻監控系統信號打包，采用無線通信的方式上傳給南寧集控中心。

　　投標方需考慮二次預制艙內的集控成套設備方案并供貨。需考慮南寧集控中心側的接入設備，但不供貨，該方案用于南寧集控進行擴容和信息接入，后續由業主采購。

　　光伏組串及逆變器設備設置光伏區監控系統，整合整個光伏電站監控系統，經智能網關(或其他組網設備)以無線通訊方式上傳至光伏監控云平臺。

　　本工程共有35臺低壓并網柜，至少需要35套組網設備滿足接入低壓柜計量、測量、測控、遙控開合閘功能，且同時滿足對逆變器的信息采集和監控，實現逆變器的啟停、功率控制。其他屋頂配置組網裝置，滿足光伏逆變器信號接入并無線上傳即可。


　　監控系統定時采集光伏發電場內各設備的運行數據，用來分析光伏發電場內各設備的運行狀態，設備狀況等，同時對全站實行遠方監控(需要采集低壓并網柜的計量、測量、電能質量在線監測設備的信號、實現斷路器開合閘控制)，監控系統可連續記錄運行數據和故障數據：

　　(1)要求提供多機通訊軟件，采用Ethernet(以太網)遠程通訊方式，實時采集電站設備運行狀態及工作參數并上傳到監控后臺。

　　(2)要求監控主機至少可以顯示下列信息：

　?、?可實時顯示電站的當前發電總功率、日總發電量、累計總發電量、累計CO2總減排量以及每天發電功率曲線圖。

　?、?可查看每臺逆變器的運行參數，主要包括：

　　A、直流電壓;

　　B、直流電流;

　　C、直流功率;

　　D、交流電壓;

　　E、交流電流;

　　F、逆變器機內溫度;

　　G、時鐘;

　　H、頻率;

　　I、功率因數;

　　J、當前發電功率;

　　K、日發電量;

　　L、累計發電量;

　　M、累計CO2減排量;

　　N、每天發電功率曲線圖。

　?、?監控所有逆變器的運行狀態，采用聲光報警方式提示設備出現故障，可查看故障原因及故障時間，監控的故障信息至少應包括以下內容：

　　A、電網電壓過高;

　　B、電網電壓過低;

　　C、電網頻率過高;

　　D、電網頻率過低;

　　E、直流電壓過高;

　　F、直流電壓過低;

　　G、逆變器過載;

　　H、逆變器過熱;

　　I、逆變器短路;

　　J、散熱器過熱;

　　K、逆變器孤島;

　　L、DSP故障;

　　M、通訊失敗。

　　系統主要功能包括光伏實時發電量監控、逆變器狀態監控、發電量統計、運行報表管理等。系統監測主要參數(如：電流、電壓、斷路器運行狀態、功率因數等)，并將各級處理的數據進行匯總分析，分析出其能耗、使用狀況、故障統計等具有指導性意義的結果，例如可將用電最大需求量與參考值進行對比，并標出最大需求量發生時間，便于管理人員調整方案，規劃決策。

　　4.2對外接口

　　(1)與并網柜測控裝置的通信

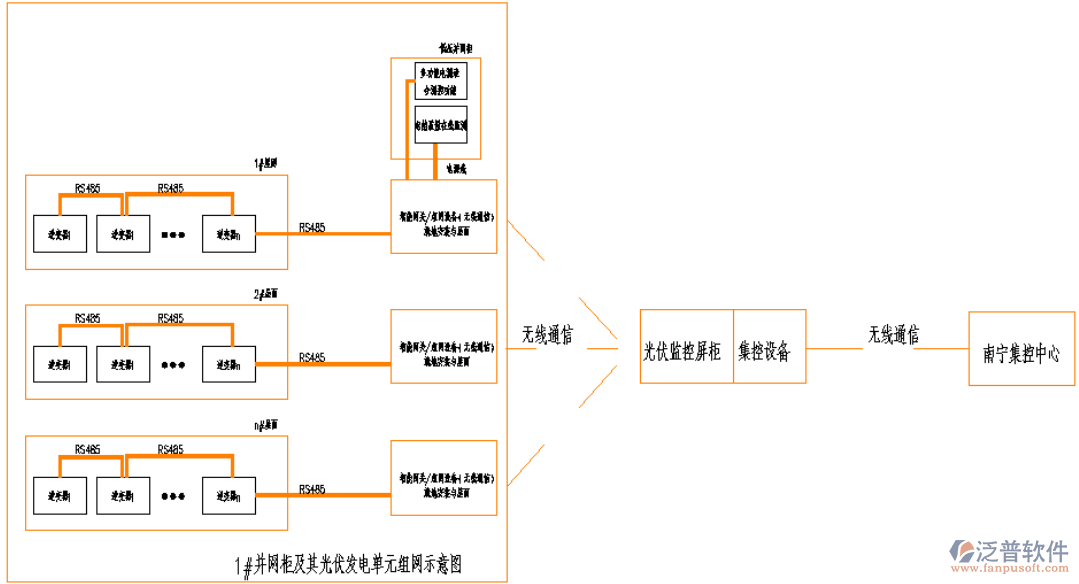

　　低壓并網柜內配置多功能電測表(測控功能)，已經實現低壓框架斷路器的開合閘位置、遙控開合閘信號的接入。智能網關需支持與多功能電測表的通信，能采集多功能電測表的信號，并上傳至光伏監控后臺。且，光伏監控后臺，能通過智能網關——多功能電測表(測控功能)的通信，實現對斷路器的遙控。

　　(2)與并網柜計量表的通信

　　低壓并網柜內配置計量表(支持485通信)。智能網關需支持與多功能計量表的通信，能采集計量表的信號，并上傳至光伏監控后臺。

　　(3)電能質量在線監測裝置

　　低壓并網柜內配置電能質量在線監測裝置。智能網關需支持與電能質量在線監測裝置的通信，能采集電能質量在線監測裝置的信號，并上傳至光伏監控后臺。

　　4.3集控設備
