裝飾工程空調風管制作、安裝及保溫施工規范

申請免費試用、咨詢電話：400-8352-114

 　　空調風管

　　1、基本要求:

　　1.1所有的風管及配件均采用優質鍍鋅鋼板。

　　1.2風管法蘭采用角鋼，法蘭鉚接必須用鍍鋅鉚釘鉚接。

　　1.3風管制作采用單咬口或轉角咬口，接縫處涂密封膠，法蘭螺釘孔和鉚釘孔的間距不大于100mm，法蘭四角應設螺釘。

　　1.4普通區風管板材拼接的咬口縫應錯開，不得有十字型拼接縫;

　　1.5矩形風管彎頭采用外弧形或內弧形，其中弧形彎頭當寬邊尺寸大于500mm時應設導流葉片。

　　2、施工方法

　　2.1風管制作

　　2.1.1對于鍍鋅板風管的制作，其規格多、工程量大，為了節約成本，提高工作效率，不僅要對圖紙進行仔細完全的消化，而且在購料前還考慮到材料的合理利用，為此，采用定尺購料，減少邊角余料。

　　2.1.2定尺板料完成后，便可進行風管的成型制作,先將板料在咬口機上折邊,然后再劃線進行折方, 最后合縫成型。風管壁厚小于1.2mm、截面大邊尺寸小于1.5米的，均采用一條合縫，聯合角咬口。單節風管在上法蘭之前，必須檢查截面尺寸，防止風管的扭曲，以及組對后風管的整體扭曲。風管法蘭之間的聯接，對于鍍鋅板風管，采用翻邊鉚接。

　　2.1.3風管的翻邊寬度應為6～9mm,不允許超過聯接螺栓孔，鉚釘必須用鍍鋅鉚釘，鉚釘間距100~150mm，風管法蘭應保證平行，且垂直風管的軸線，風管翻邊應平整，有裂縫的地方應涂密封膠。

　　2.1.4為避免矩形風管變形和減少系統運行時管壁振動而產生噪聲需進行風管加固，當矩形風管大邊長≥630mm時、保溫風管大邊長≥800mm時、風管長度大于1250mm時，均應采取加固措施，用扁鋼、角鋼加固，以保證風管壁的強度。

　　2.2風管安裝

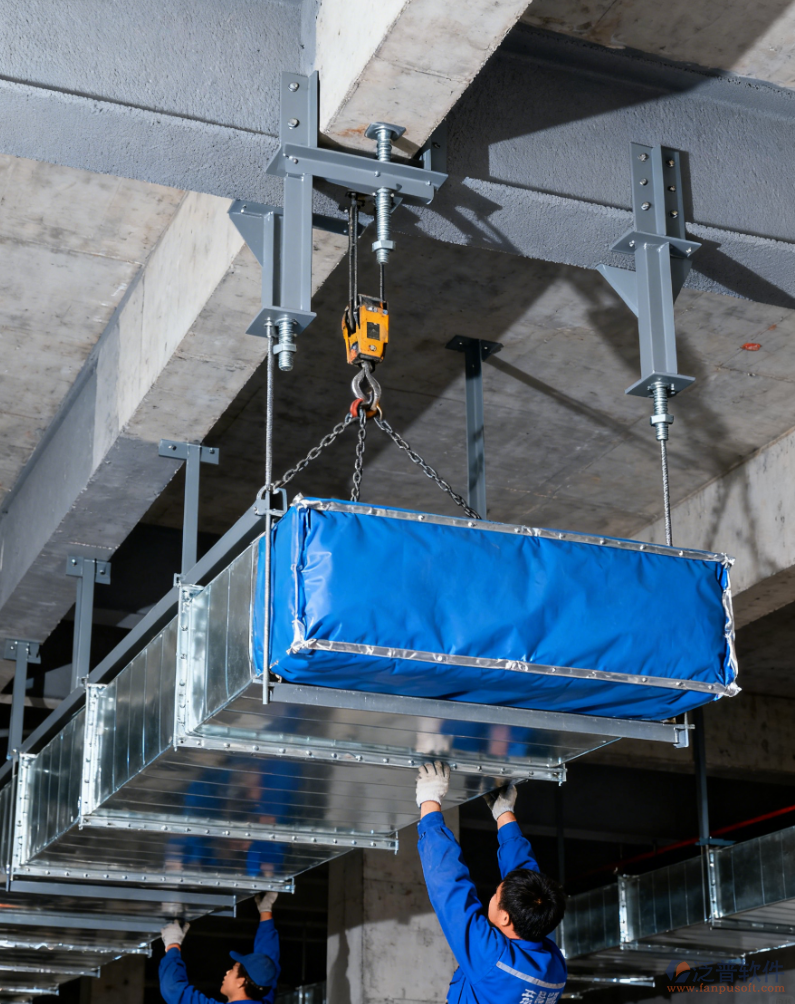

　　2.2.1風管吊裝前，其單節之間的組對工作尤為重要。組對前應先確定風管的組對場地，一般選在風管安裝位置的正下方，以避免組對好的風管來回搬運所產生的變形，組對現場必須打掃干凈。將制作合格的單節風管運至現場，按編號順序進行組對，聯接時送風管所采用的法蘭密封墊選用3～5mm閉口密封海綿橡膠片。

　　2.2.2風管安裝前，應清除內外雜物，并做好清潔和保護工作，現場風管接口的配置，不得縮小其有效截面。潔凈區風管安裝時要檢查風管潔凈，安裝完成及時進行密封保護。

　　2.2.3連接法蘭的螺栓應均勻擰緊，其螺母宜在同一側;風管接口的連接應嚴密、牢固。風管法蘭的墊片材質應符合系統功能的要求，墊片不應凸入管內，亦不宜突出法蘭內外。

　　2.2.4柔性短管的安裝，應松緊適度，無明顯扭曲;可伸縮性金屬或非金屬軟風管的長度不宜超過2m，并不應有死彎或塌凹。

　　2.2.5風管的連接應平直、不扭曲。明裝風管水平安裝，水平度的允許偏差為3/1000，總偏差不應大于20mm。明裝風管垂直安裝，垂直度的允許偏差為2/1000，總偏差不應大于20mm，暗裝風管的位置，應準確、無明顯偏差。

　　2.2.6風管水平安裝，直徑或長邊尺寸小于等于400mm，則風管支吊架的間距不應大于4m;大于400mm,不應大于3mm;風管垂直安裝支架間距不應大于3m.

　　2.3風管保溫

　　2.3.1風管的保溫材料選用δ=30mm厚的防潮超細玻璃棉，加鋁箔貼面。

　　2.3.2 保溫時應根據材料的供貨尺寸以及風管的周長，將保溫材料裁成所需要的尺寸，沿風管一周包扎，并在風管的上側留一條合縫，用鋁箔膠帶粘牢。保溫層沿風管縱向，嚴禁跨法蘭連續整體包扎。即在加固角鋼或法蘭連接處，保溫層必須斷開，并緊貼管壁及法蘭角鋼，不允許存在間隙，在此斷開處加貼一層寬約200mm的保溫棉，以避免產生冷橋損失冷量以及產生結露現象。
